블록 암호 기법의 원리 & DES(Data Encryption Standard)

단순 DES
 단순 DES
 교육용 알고리즘으로 손으로 예제를 풀 수 있음
 단순 DES는 S-DES라고 표현
 8비트 평문 블록 ( 1 0 1 1 1 1 0 1 )
 10비트 키를 입력
단순 DES
 키의 생성 P10



 P8을 적용하는 단계



 LS는 비트를 좌로 순환 이동
 LS-1은 한 비트 좌로 이동
 LS-2은 두 비트 좌로 이동

단순 DES
 초기 IP



 마지막 IP-1



 IP-1 ( IP ( X ) ) = X
단순 DES
 함수 F



 E/P(확장/수열)


 S-box의 S0, S1



 P4

블록 암호 기법의 원리
 스트림 암호
 한 번에 1비트 혹은 1바이트의 디지털 데이터 스트림을 암호화 하는 방식

 블록 암호 기법
 평문 블록 전체를 가지고 같은 크기의 암호문 블록을 생성
 모드를 이용하여 스트림 암호 기법과 동일한 효과
 Feistel 암호 방식
 혼돈과 확산(Confusion & Diffusion)
 혼돈 : 키를 발견하기 어렵게 하기 위해 암호문에 대한 통계 값과 암호 키 값 사이에 관계를 가능한 복잡하게 하는 것
 확산 : 평문의 통계적 구조가 암호문의 광범위한 통계값에 분산
» 키를 추론하기 어렵게 하기 위해 평문과 암호문 사이에 통계적인 관계를 가능한 한 복잡하게 만드는 것

 n비트 블록처리: n비트 평문을  입력으로 n비트 암호문 출력
 역으로 n 비트 암호문 입력에 대해 n비트 평문 출력(역의 성립: reversible, 비단수형: nonsingular)
 2n 가지의 서로 다른  블록 존재 가능
 그림 3.4  n 비트-n 비트 블록치환( n=4 인 경우)
 4비트입력으로 16개 값 중 하나 선택하고 , 내부 치환에 의하여 16개 출력 값 중 하나 대응하여 4비트 출력

 두 개 이상의 기본 암호 연속적 수행(치환, 순열 번갈아 수행)
 확산과 혼돈
 Claude Shannon 소개(SHAN49)
 통계적 분석에 기초한 암호 해독 방지
 Shannon
 “매우 이상적인 암호는 암호문에 대한 모든 통계적 정보가 사용된 키와 독립적이어야 한다.”
 확산(diffusion)
 평문의 통계적 구조가 암호문에 광범위하게 분산(평문과 암호문 관계 복잡)
 각 평문 숫자가 다수의 암호문 숫자 값에 영향
      yn =     mn+i (mod 26)    ; M = m1, m2, m3, …  :문자 메시지
 혼돈(confusion)
 암호문의 통계적 구조와 암호 키 값 사이의 관계 복잡
 키를 이용한 암호문 생성 방법 복잡( 키 추론 어려움)

 처리구조
 길이 2w 비트인 평문 블록(L0, R0)
     분할 처리
 K로부터 유도된 n개의 키(Ki) 사용
 n회의 동일한 반복 구조 실행
 그림 3.5 고전 Feistel 구조
 하나의 반복 구조
 오른 쪽 반 R0에 반복 함수 F 적용
 반복 서브키 K1 적용(K  Ki)
 왼쪽 반 L0와 XOR(치환 작용)
 좌우 양쪽 결과를 교환(순열 작용)

 Feistel 네트워크의 매개 변수와 설계 특성
 블록 크기
 64비트가 일반적이나 현재는 가변적 블록 크기로 128비트로 이용함
 키 크기
 64비트 또는 128비트의 크기를 이용함
 반복 수
 Feistel 암호 방식은 다중 반복 과정은 보안성을 증가, 일반화는 16회
 서브키 생성 알고리즘
 알고리즘이 복잡할수록 암호해독이 더욱 더 어려움
 반복 함수
 함수가 복잡할 수록 일반적으로 암호해독이 더욱 더 어려움
 빠른 소프트웨어 암/복호화
 프로그램의 실행 속도가 관심사
 분석의 용이성
DES(Data Encryption Standard)
 암호화키 56비트를 이용하여 64비트 출력으로 변환
DES(Data Encryption Standard)
 초기순열(IP)






 역 초기 순열(IP-1)

 확장 순열(E)






 순열함수(P)
DES(Data Encryption Standard)

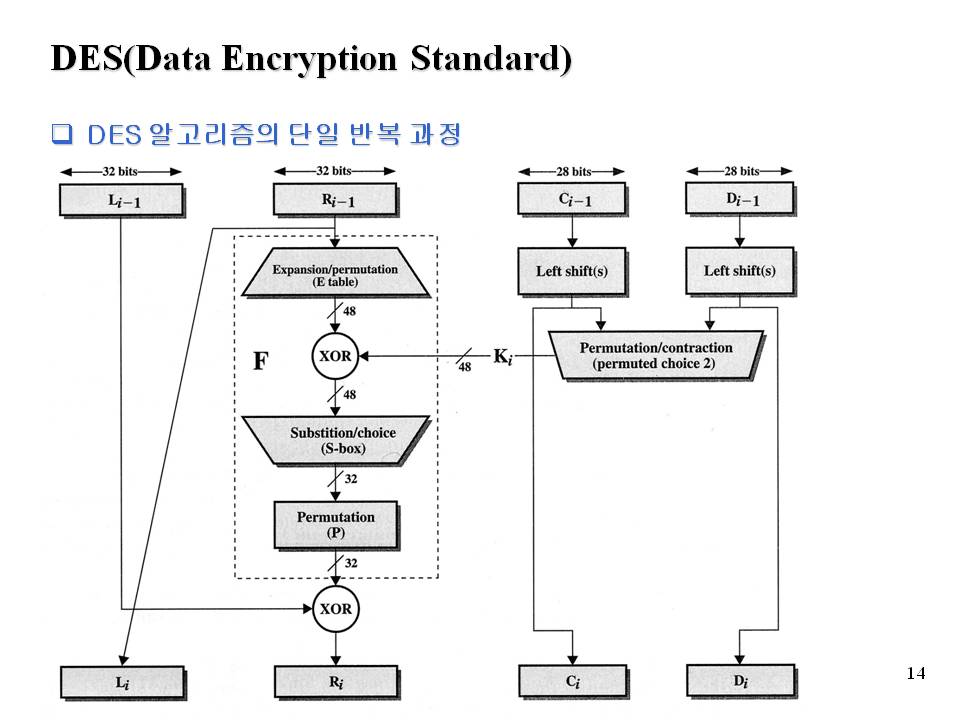

 DES 알고리즘의 단일 반복 과정
DES(Data Encryption Standard)
 함수 F(R,K)의 계산

 DES의
    S-박스 정의
DES(Data Encryption Standard)
 키 생성
 DES 키 의 단계별 계산표
 순열선택1(PC-1)













 좌측 이동 스케줄



 쇄도우효과 (Avalanche Effect)



 순열선택2(PC-2)
블록 암호의 운용 모드
 블록 암호의 운용 모드
 전자 코드북 (ECB: Electronic Code Book))
 평문 64비트 각각의 블록은 동일키를 사용하여 개별적으로 암호
 암호 블록 연결 (CBC: Cipher Block Chaining)
 암호 알고리즘의 입력은 선행 암호문 64비트와 다음 평문 64비트를 연결하여 XOR하는 방식
 암호 피드백 (CFB: Cipher Feedback)
 입력은 한번에 J비트씩 처리, 선행 암호문은 평문과 XOR연산된 의사 난수 출력을 만드는 암호 알고리즘의 입력으로 이용
 출력 피드백 (OFB: Output Feedback)
 암호 알고리즘의 입력이 선행한 DES 출력이라는 것을 제외하면 CFB와 유사함
 계수기 (CTR: Counter)
 평문의 각 블록이 암호화된 카운터와 XOR됨

블록 암호의 운용 모드
 전자코드북: ECB
블록 암호의 운용 모드
 암호 블록 연결 모드: CBC
블록 암호의 운용 모드
 암호 피드백 모드: CFB
블록 암호의 운용 모드
 출력 피드백 모드:
    OFB

- 평문 블록과 같은 크기의 카운터 값을 입력으로 하여 암호화
- 암호화  결과를 평문과 XOR 실행하여 암호문 생성
- CTR모드의 장점[LIPM00]
 카운터 하드웨어 효율성
 암호화(또는 암호문)를 다수의 평문(또는 암호문)과 병렬로 처리 가능
 소프트웨어 효율성
 병렬처리 파이프라이닝, 다수의 레지스터 및 SIMD 명령처리
 전처리
 암호 알고리즘의 실행은 평문(또는 암호문)과 별개로 작동
 임의 접근
 임의의 I번쨰 블록으로 임의적 접근 처리 가능
 검증 보안
 다른 운영 모드들 만큼 안전하다는 검증 가능
 단순성
 암호화 알고리즘만 구현 필요, 복호화 키 생성 스케줄 불필요
